링크
스팩

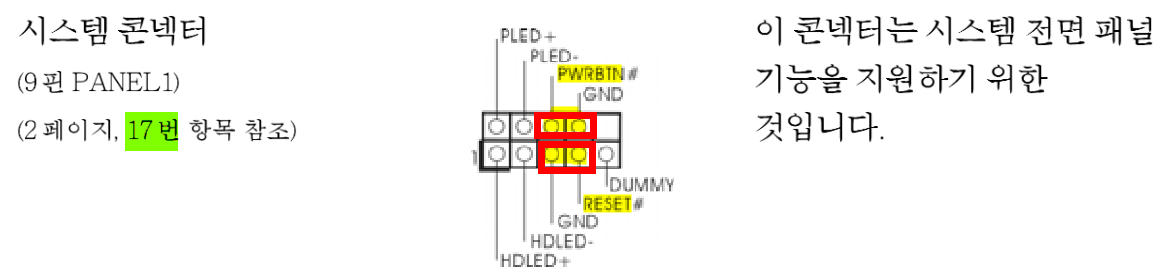

전원부 연결
파원버튼 . 리셋버튼은 + - 가 없다 - 위 사진 GND에 꽂음
파워LED , HDLED는 + - 구별해 꽂음 , 안 꽂아도 된다
흰색 검은색이 - , 유채색이 + (검은색. 흰색은 검은색이 -)
하드 디스크
전면 USB
한 부분이 막혀 있음

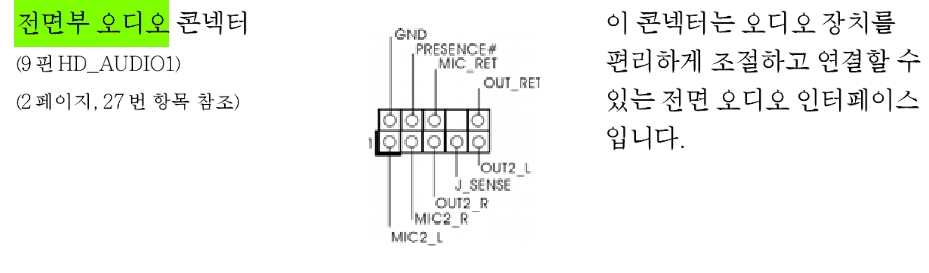

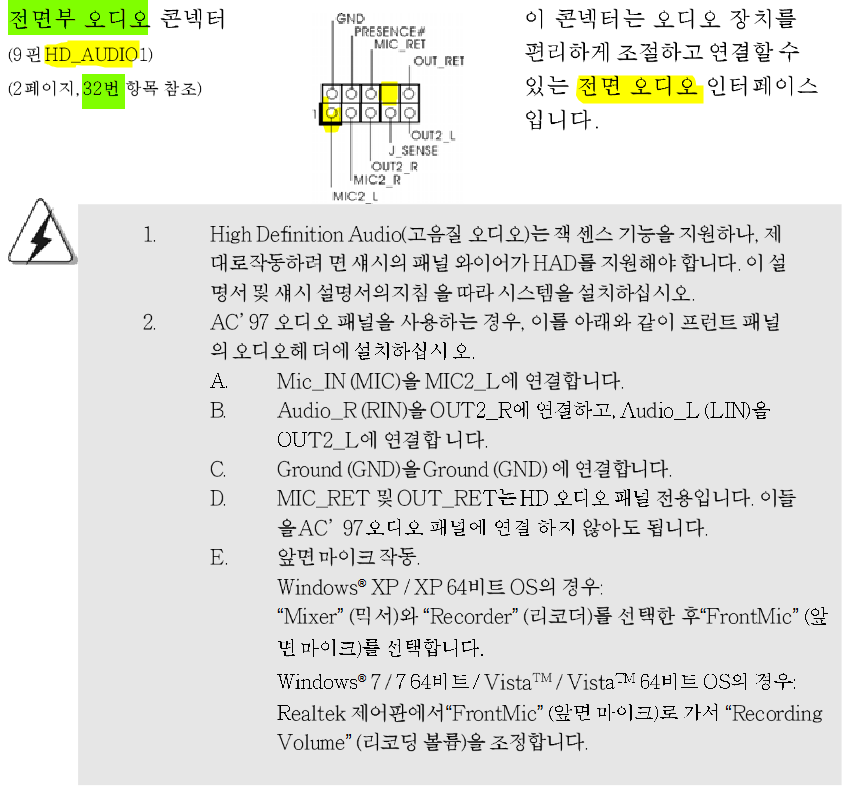

전면 오디오
HD 오디오 라고 보통 써져 있다 - 또는 프론트 오디오

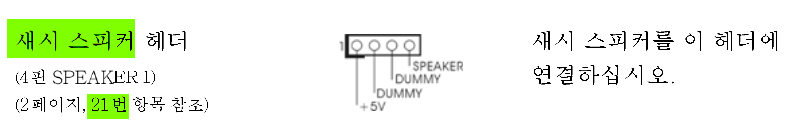

섀시 스피커 (PC 스피커)
비프음 나는 스피커

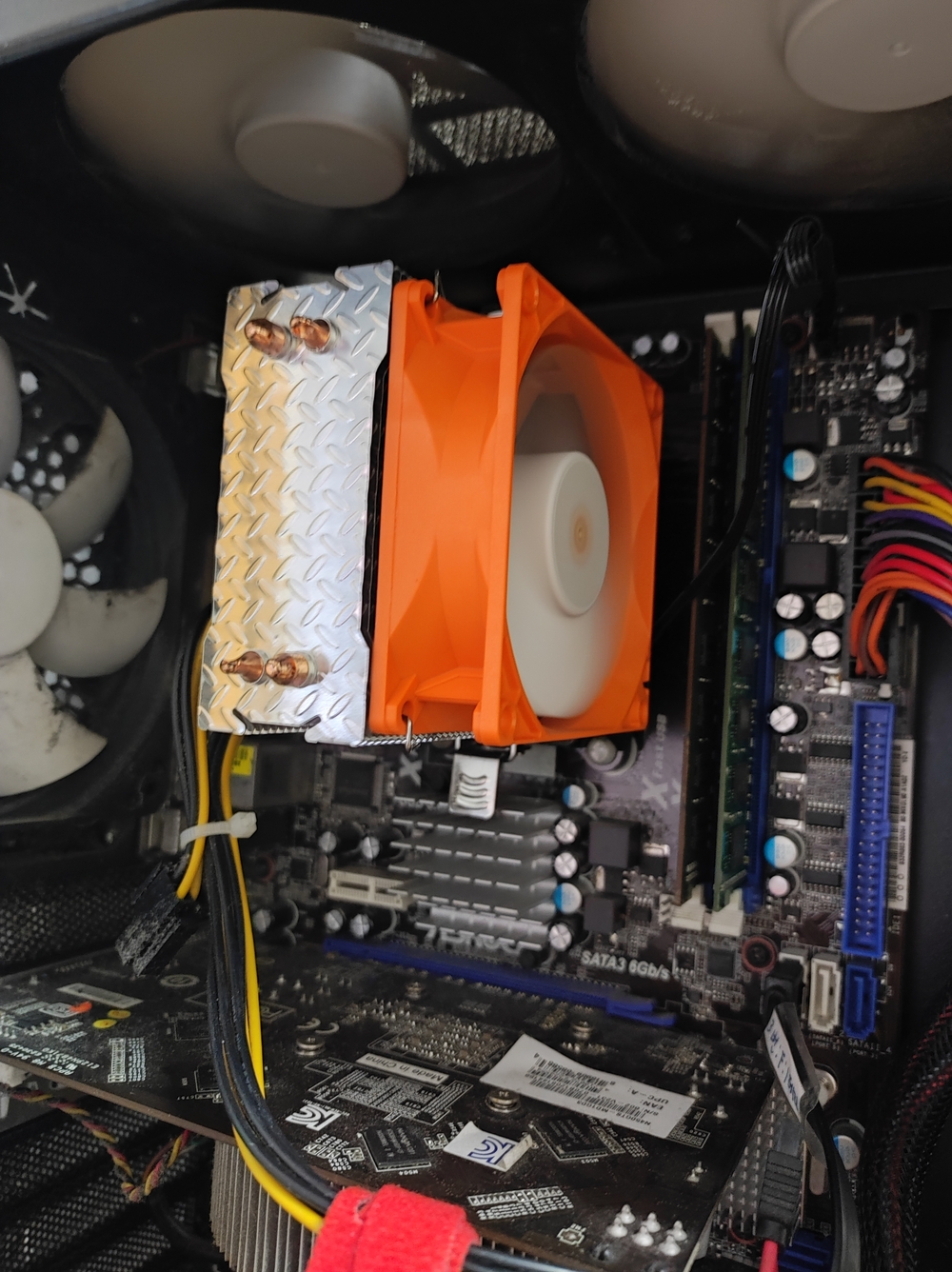

전체

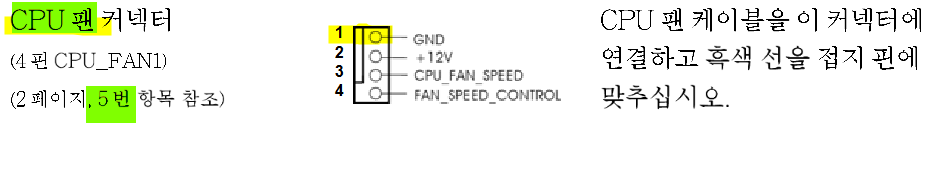

CPU 팬 커넥터
24핀 전원
CPU 꽂기
HDMI

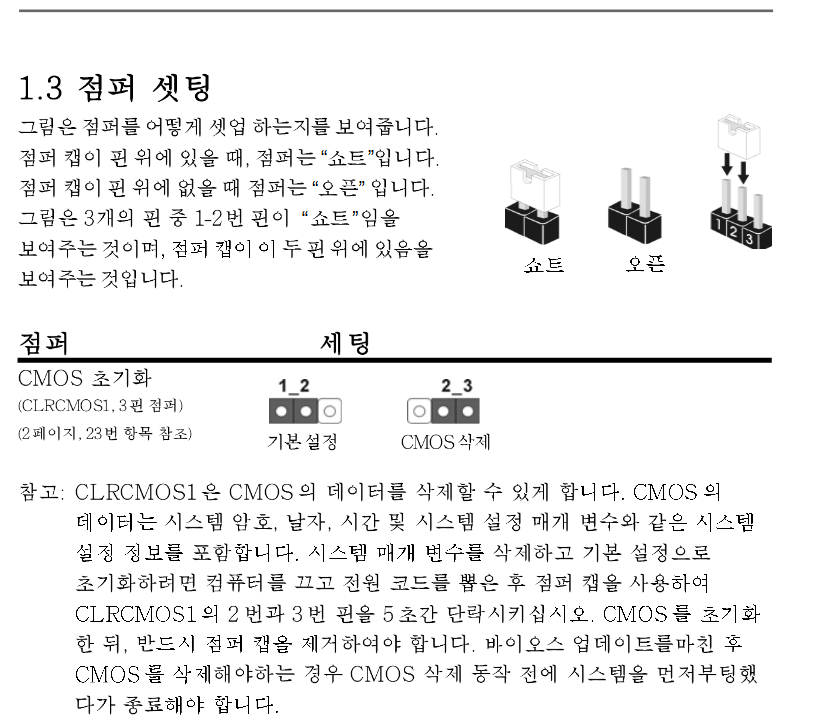

점퍼
설명서
구 메인보드 - ASRock 960GM U3S3 FX
